Українська зенітна оборона задіює різноманітні комплекси для охорони від ворожих атак з повітря. Системи протиповітряної оборони поділяються за дальністю дії та видом, зокрема ЗРК “Бук”, NASAMS, Patriot, а також мобільні групи вогневого ураження й авіація.
Протиповітряна оборона (ППО) – це один із важливих інструментів забезпечення безпеки повітряного простору України від російських повітряних атак, на кшталт дронів-камікадзе, крилатих і балістичних ракет. Різні зразки систем ППО володіють різною спеціалізацією, зокрема деякі результативні проти дронів і літаків, інші – проти крилатих і балістичних ракет. УНН розповідає, які існують види ППО, їхню роль, та які їхні здібності до знищення.
Що таке ППО?
ППО – це протиповітряний захист, часто до цих трьох літер додають ще слово “система”, і це не випадково, адже ППО – це саме система протиповітряного захисту, яка включає в себе велику кількість засобів виявлення та ліквідації, поєднаних між собою.
Комплекс або система ППО складається з радіолокаційної станції, яка ідентифікує повітряні об’єкти, системи управління вогнем, звідки здійснюється ураження, та самої пускової установки. Тобто, одна система ППО може складатися з багатьох одиниць техніки.
Кожен окремий елемент не вирішує завдання оборони, лише в рамках комплексу можна знайти та знешкодити повітряну ціль. Станція РЛС знаходить ворожий об’єкт у небі, після того, як ракету чи літак супротивника виявлено, його рух відстежується, щоб встановити напрямок, висоту та швидкість. Ці дані необхідні для того, щоб сформувати цілевказівку, тобто визначити курс польоту своєї зенітної ракети або вибрати випередження для зенітної гармати.
Існує два головні принципи наведення:
- командне наведення – коли вказівки ракеті, куди рухатися, передаються з землі;
- самонаведення – коли ракета сама фіксує ціль і керує своїм польотом.
Види ППО за дальністю дії та типом
Системи ППО класифікують за дальністю дії, типом, функціоналом. Наприклад, за відстанню ураження повітряних об’єктів, засоби протиповітряної оборони діляться на:
- понад 100 км – великої дальності;
- до 100 км – середньої дальності;
- до 30 км – малої дальності;
- до 10 км – близької дії.
Зокрема, до засобів ураження на близькій і малій відстані можна віднести ЗРК “Стріла-10”, ЗРК “Оса”, 2С6 “Тунгуска”, ЗСУ-23-4, німецькі Gepard, Skyranger, Skynex, британські Stormer HVM, американські AN/TWQ-1 Avenger.
Так, наприклад, ЗСУ-23-4 “Шилка”, яка використовується здебільшого для нейтралізації повітряних цілей, що рухаються зі швидкістю до 450 м/с, на відстанях до 2500 м і висотах до 1500 м, а також наземних (надводних) об’єктів на відстані до 2000 м з місця, з короткочасної зупинки та в русі, має чотири 23-мм зенітні гармати, і тому належить до зенітних самохідних установок.

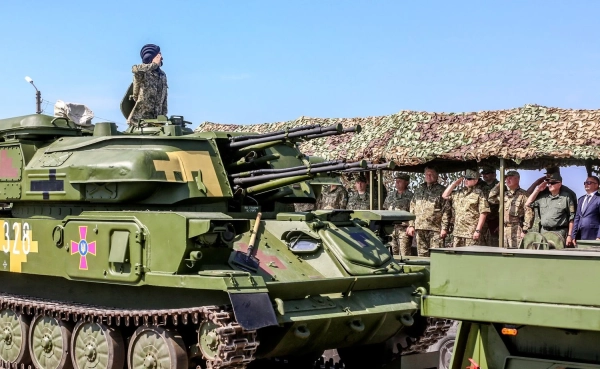

ЗСУ-23-2 “Шилка” на озброєнні ЗСУ
При цьому, наприклад, 2С6 “Тунгуска”, яка теж призначена для знищення повітряних об’єктів, що летять на невеликій відстані, вже відноситься за типом ураження до зенітно-гарматних ракетних комплексів, оскільки має на своєму озброєнні дві 30мм автоматичні гармати та 8 керованих ракет, здатних збивати ворожі об’єкти в повітрі.

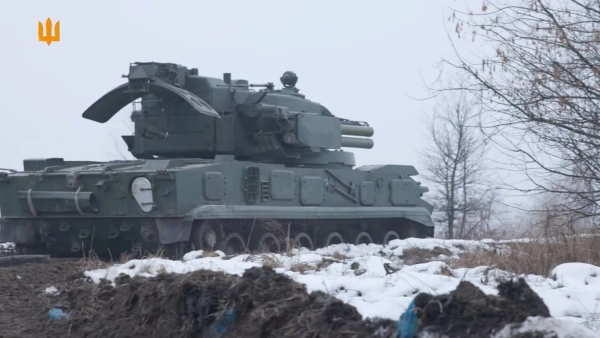

ЗГРК 2С6 “Тунгуска”
Також до систем ППО можна віднести переносні зенітно-ракетні комплекси, які може транспортувати та використовувати один або декілька військовослужбовців. Такі комплекси створені для ураження гелікоптерів і літаків противника, що летять низько, а також БПЛА та крилатих ракет.
Так, у листопаді 2024 року солдат Наталія Грабарчук, яка в цивільному житті працювала вихователем у дитячому садку, знищила крилату ракету з ПЗРК “Ігла” під час масованого обстрілу рф.
Призначення систем середньої дальності – охорона важливих об’єктів і угруповань військ, перехоплення літаків, крилатих ракет. Зокрема, на озброєнні України знаходяться такі системи, як 9К37 “Бук”, 9К330 “Тор”, NASAMS, IRIS-T SLM, SAMP/T. Такі системи здебільшого використовують зенітні керовані ракети з радіолокаційним, інфрачервоним або комбінованим наведенням.
Наприклад, “Бук” має гусеничну платформу та створений для боротьби з маневруючими аеродинамічними цілями (крилаті ракети, керовані бомби, літаки, вертольоти, БПЛА, тощо) на низьких і середніх висотах, в умовах інтенсивної радіопротидії.

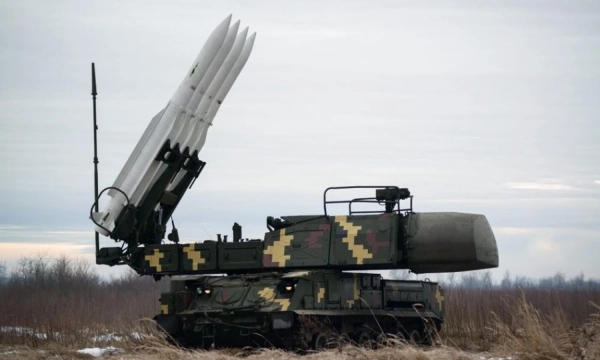

Пускова установка ЗРК “Бук-М1” на озброєнні ЗСУ
Варто зазначити, що у 2023 році деякі системи “Бук” модернізували для використання американських ракет RIM-7 Sea Sparrow – керована корабельна зенітна ракета малої дальності з напівактивною радіолокаційною головкою самонаведення, розроблена на початку 1960-х на основі ракети класу “повітря – повітря” AIM-7 Sparrow, прийнята на озброєння 1976-го. Це рішення суттєво вплинуло на систему ППО України, адже виробництво зенітних ракет для комплексів ППО “Бук-М1” та “С-300” є лише в росії.

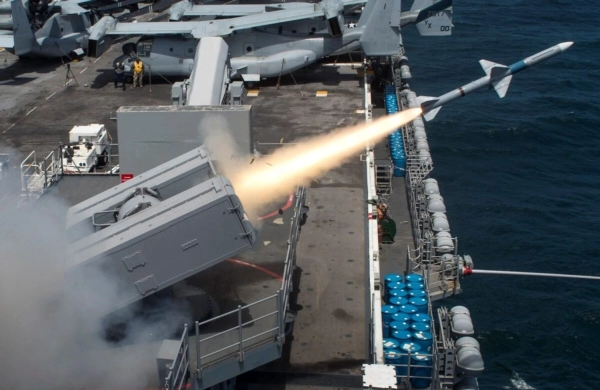

Пуск Sea Sparrow з військового корабля
ЗРК “Тор” також має гусеничну платформу та призначений для захисту важливих адміністративних, економічних і військових об’єктів, перших ешелонів сухопутних військ від ударів протирадіолокаційних і крилатих ракет, дистанційно пілотованих літальних апаратів, керованих авіабомб, літаків і гелікоптерів, у тому числі й виготовлених за технологією “стелс”. Може функціонувати як в ручному режимі, за участі операторів, так і повністю автоматично. При цьому система “Тор” самостійно контролює визначений повітряний простір і автоматично збиває всі повітряні об’єкти, які не розпізнані системою “свій-чужий”.
“Тракторні війська” “викрали” російський ЗРК “Тор” на початку повномасштабного вторгнення
Система NASAMS – це зенітний ракетний комплекс середньої дальності, розроблений норвезькою компанією Kongsberg і американською Raytheon. Його абревіатура розшифровується як Norwegian Advanced Surface to Air Missile System, тобто “Норвезька вдосконалена ракетна система “земля-повітря”. Цей ЗРК призначений для ураження повітряних об’єктів на малих і середніх висотах за будь-яких погодних умов.
Основним засобом ураження ЗРК NASAMS є авіаційна ракета класу “повітря-повітря” AIM-120 AMRAAM з активною радіолокаційною головкою самонаведення виробництва американської компанії Raytheon.
ЗРК NASAMS
Захоплення цілі радіолокаційною головкою самонаведення ракети відбувається вже в повітрі на відстані до 20 км від цілі, після чого починається її активне самонаведення. Ракета AMRAAM оснащена уламково-фугасною бойовою частиною спрямованої дії.
Для підвищення живучості комплексу передбачається розосередження пускових установок від пункту управління та РЛС на відстань кількох кілометрів. При цьому зв’язок з установками може бути організований за допомогою кабельної, волоконно-оптичної або цифрової лінії зв’язку.

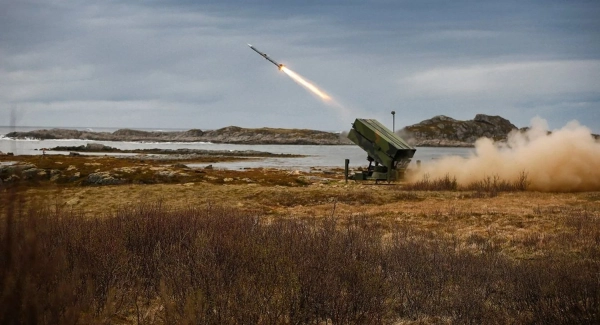

Робота ЗРК NASAMS
Системи ППО IRIS-T та SAMP/T мають колісну платформу та призначені для протиповітряного захисту механізованих підрозділів, а також протиповітряного прикриття важливих стаціонарних об’єктів від масованої атаки широкого спектру повітряних об’єктів, що включають літаки, крилаті та балістичні ракети.
Зокрема, Україна застосовує два типи систем комплексів IRIS-T:
- IRIS-T SLS – малий радіус дії, дальність до 12 км, висота до 8 км;
- IRIS-T SLМ – середній радіус дії, дальність до 40 км, висота до 20 км.
Ракети IRIS-T відрізняються високою маневреністю та можуть вражати цілі як на зустрічних курсах, так і під час переслідування.

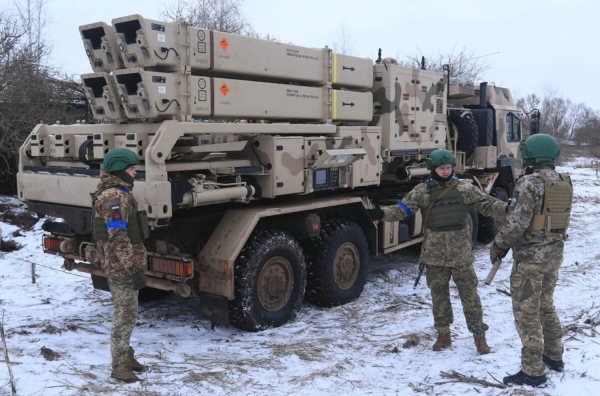

Пускова установка комплексу IRIS-T SLM в Україні
Aster 30 SAMP/T – це французько-італійська система протиповітряної оборони наземного базування, створена для протидії високошвидкісним загрозам, як-от тактичні балістичні ракети, а також крилатим ракетам, літакам і БПЛА.

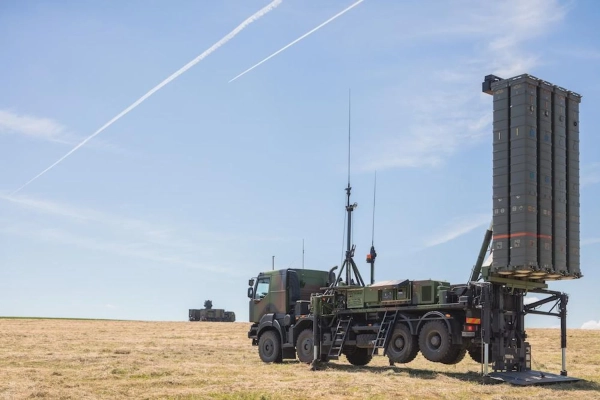

Пускова установка зенітного ракетного комплексу SAMP/T збройних сил Італії
Варто зазначити, раніше керівник управління комунікацій командування Повітряних сил Юрій Ігнат інформував, що з цього комплексу було збито російський літак.
SAMP/T збивав Сушку. Але й інші цілі. Є підтверджений літак
– сказав Ігнат.
Системи великого радіусу дії призначені для протиракетного захисту державного рівня, знищення балістичних і аеродинамічних об’єктів. Україна має на своєму озброєнні системи С-300 та Patriot.
С-300 створена для оборони важливих військових об’єктів, угруповань військ і адміністративно-промислових центрів від атак всіх типів літаків і гелікоптерів, крилатих ракет, інших аеродинамічних засобів повітряного нападу, аеробалістичних і балістичних ракет оперативно-тактичного призначення.

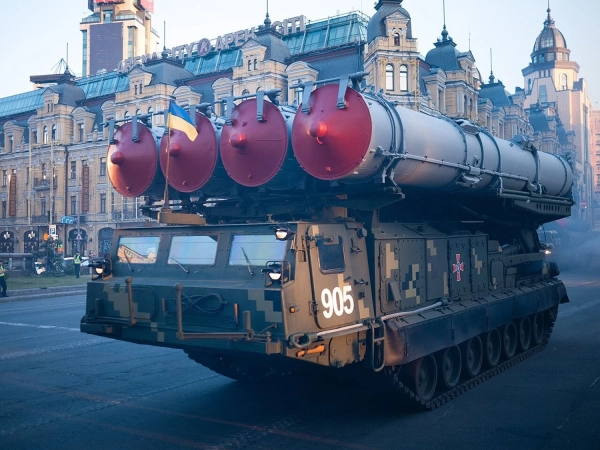

Система С-300В на параді до Дня незалежності України
Patriot – зенітний ракетний комплекс виробництва США. Це одна з найдосконаліших систем ППО у світі. Призначений для знищення літаків, крилатих і балістичних ракет. Patriot здатний збивати високошвидкісні та складні об’єкти, забезпечуючи багатошаровий захист для стратегічних об’єктів і великих міст.
Комплекс знищує різні аеродинамічні та балістичні цілі, включно з гіперзвуковими. Ракети Patriot вражають гіперзвукові ракети “Циркон” і “Кинджал”, які розвивають швидкості до 11 000 і до 16 000 км/год відповідно.
Ракети комплексу Patriot (особливо версія PAC-3 MSE) мають високу точність, уражають цілі прямим наведенням, що важливо для захисту від балістичних ракет. Одна батарея Patriot одночасно виявляє до 100 цілей, супроводжує до 8 цілей.

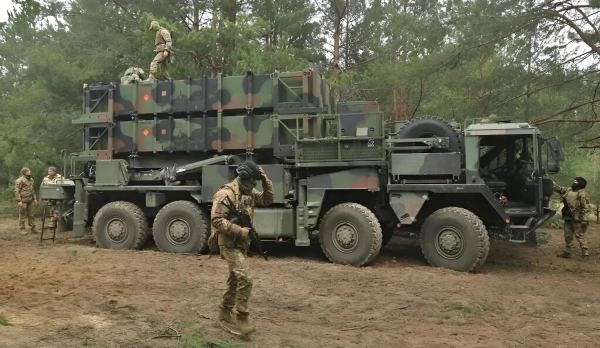

ЗРК Patriot PAC-2 Повітряних сил ЗС України
Авіацію, хоч і не можна віднести до класичних систем ППО, однак у задачах зі знищення російських повітряних цілей вона відіграє дедалі важливішу роль. Зокрема, у серпні 2024 року українські військові з гелікоптера Мі-8 армійської авіації збили російський ударний безпілотник Shahed-136.
Також у грудні 2024 року, під час масованого обстрілу рф, український пілот американського винищувача F-16 знищив шість крилатих ракет, дві з них – авіаційною гарматою.
У березні 2025 року винищувач Mirage-2000 збив крилату ракету Х-101 в українському небі під час російської атаки.
Крім того, Україна успішно застосовує мобільні вогневі групи для збиття ворожих дронів, адже це значно дешевше, ніж використовувати зенітні ракети для збиття російських крилатих і балістичних ракет.

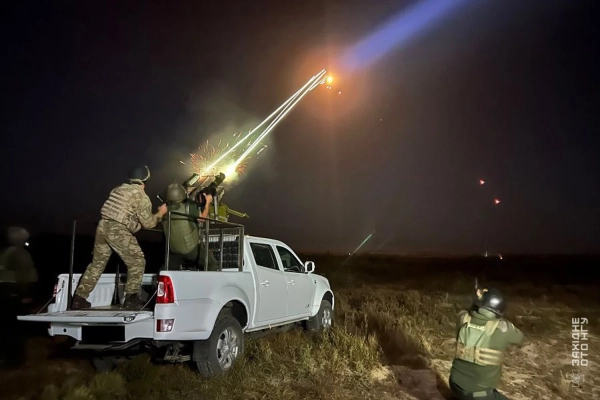

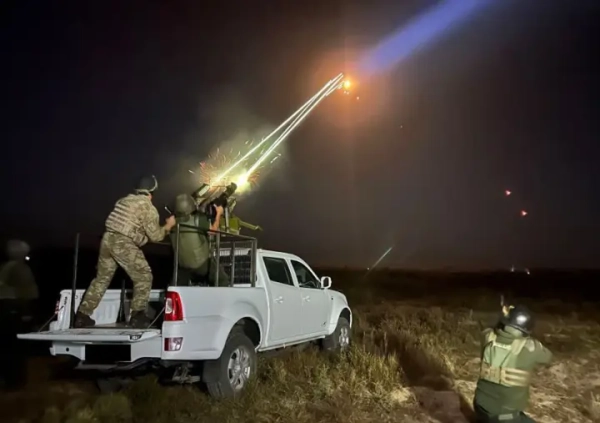

Робота мобільних вогневих груп – на фото можна побачити спарені кулемети “Максима”, розроблені ще у 1883 році.
